تھرمل انجینئرنگ سے مائننگ ٹرک باڈیز تک: ہم تناؤ پر قابو پانے کے ذریعے ویلڈ کریکنگ کو کیوں حل کرتے ہیں

جب ہیوی ڈیوٹی مائننگ ڈمپ ٹرک کی باڈی ناکام ہوجاتی ہے، تو شگاف شاذ و نادر ہی اسٹیل پلیٹ کے بیچ میں شروع ہوتا ہے۔ یہ ویلڈ سیون سے شروع ہوتا ہے - خاص طور پر، گرمی سے متاثرہ زون میں۔

یہ کان کنی کا مسئلہ نہیں ہے۔ یہ دھات کاری کا مسئلہ ہے۔

اور یہ وہ مسئلہ ہے جسے ہم ایک دہائی سے حل کر رہے ہیں — کان کنی میں نہیں، بلکہ لیڈ آکسائیڈ پروڈکشن لائنوں میں، جہاں اعلی درجہ حرارت کے دباؤ اور کرسٹل لائن کی ساخت میں تبدیلیاں روزانہ انجینئرنگ کی حقیقتیں ہیں۔

نظر انداز کی گئی بنیادی وجہ

کان کنی ٹرک باڈیز میں زیادہ تر ساختی ناکامیوں کا الزام اوورلوڈ یا کچی سڑکوں پر لگایا جاتا ہے۔ لیکن فیلڈ کی ناکامیوں کا ہمارا تجزیہ ایک مختلف کہانی سناتا ہے:شگاف HAZ سے شروع ہوتا ہے، نہ کہ چوٹی کے مکینیکل بوجھ کے مقام پر۔

یہ کوئی اندازہ نہیں ہے۔ یہ تھرمل انجینئرنگ کے سالوں کے کام سے آتا ہے — ڈیزائننگ کا سامان جو دن بہ دن اعلی درجہ حرارت کے دباؤ کے چکروں کو سنبھالتا ہے۔

ہم نے کان کنی کا سامان بنانے والے کے طور پر شروع نہیں کیا تھا۔ لیکن ہم سمجھتے ہیں کہ گرمی اور تناؤ میں سٹیل کا کیا ہوتا ہے۔ اور یہ سمجھ اب اس بات کو چلاتی ہے کہ ہم کس طرح تعمیر کرتے ہیں۔بھاری ڈیوٹی کان کنی ڈمپ ٹرک لاشیں.

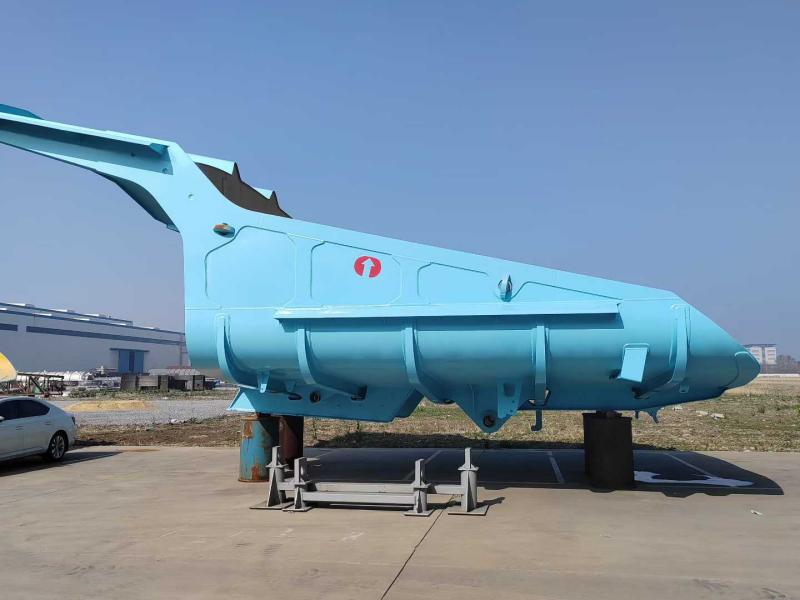

ایک پروڈکٹ لائن: 50-100 ٹن کلاس ٹرک باڈیز

ہم فی الحال ہیوی ڈیوٹی مائننگ ڈمپ ٹرک باڈیز تیار کرتے ہیں۔50-ٹن سے 100-ٹن مکینیکل ڈرائیو مائننگ ٹرککیٹرپلر، کوماتسو، بیلاز، اور ایکس سی ایم جی سمیت بڑے چیسس پلیٹ فارمز کا احاطہ کرتا ہے۔

کلیدی وضاحتیں:

• فلور پلیٹ: 16–20mm NM450 + 10mm وئیر لائنر
• سائیڈ پلیٹ: 10-12 ملی میٹر NM400
• ہیپ کی گنجائش (SAE 2:1): 35–45 کیوبک میٹر
• لوڈنگ کی اونچائی: 5–6m ہائیڈرولک ایکسویٹر ڈراپ کے لیے موزوں ہے۔

روایتی فلیٹ نیچے مستطیل جسموں کے برعکس، ہمارا ڈیزائن استعمال کرتا ہے aگیٹ لیس، سکوپ قسم کا پروفائلایک مسلسل مڑے ہوئے فرش کے ساتھ۔

کیوں؟ کیونکہ روایتی فلیٹ فرش برقرار رکھتے ہیں۔فی سائیکل 3-5 ٹن چپچپا مواد- اور یہ تین سے پانچ ٹن کھوئے ہوئے پے لوڈ کے علاوہ دستی کلین آؤٹ لیبر ہے۔

تین تکنیکی بنیادیں

1. 13° مسلسل ڈھلوان ("لائیو فلور")

پر فرش مسلسل بڑھتا ہے۔13 ڈگریٹیکسی گارڈ سے عقبی سرے تک۔ جب لہرانا مشغول ہوتا ہے تو کشش ثقل کام کرتی ہے — بوجھ ٹوٹ جاتا ہے اور ایک ہی حرکت میں سلائیڈ ہوتا ہے۔ کوئی کھدائی نہیں۔ کوئی ہتھوڑا نہیں۔ کوئی کیری بیک نہیں۔

2. دو درجے کے مواد کی حکمت عملی: NM400 + NM450

ہم پورے جسم کے لیے ایک سٹیل گریڈ کا استعمال نہیں کرتے ہیں۔ پہننے کا پروفائل یکساں نہیں ہے - لہذا مواد کی تفصیلات بھی نہیں ہونی چاہئیں۔

یہ مجموعہ ہینڈل کرنے کے لئے ڈیزائن کیا گیا ہے500 کلو گرام+ پتھراونچائی سے گرنا (NM400 جھٹکے کو جذب کرتا ہے) جبکہ فرش مسلسل گھسیٹنے والے رگڑ کو برداشت کرتا ہے (NM450 لباس کے خلاف مزاحمت کرتا ہے)۔

ویلڈنگ کی ضروریات: NM400 کو 150 ° C پر پہلے سے گرم کرنے کی ضرورت ہے۔ NM450 سخت پیرامیٹر کنٹرول کا مطالبہ کرتا ہے۔

3. پانچ طول بلد، نو ٹرانسورس پسلی کا کنکال

FEA سمیلیشنز سے پتہ چلتا ہے کہ تناؤ کے فریکچر عام طور پر فرش اور اسٹیفنرز کے درمیان ویلڈ سیون سے شروع ہوتے ہیں۔ ہمارا جواب: معاون ڈھانچے کو شیل میں ضم کریں۔

بیرونی"پانچ طول بلد، نو کراس" جالی ڈیزائنتقسیم کے طور پر کام کرتا ہے60+ ٹنپوری چیسس ریل میں لوڈ ماس کا۔ یہ مسابقتی مصنوعات میں عام طور پر "کیلے کے چھلکے" کے وارپنگ کو روکتا ہے۔

اضافی فنکشنل ڈیزائن عناصر

سامنے کی چھتری 45° پر:دو مقاصد — ٹیکسی سے گرنے والے پتھروں کو ہٹانا، اور کشش ثقل کے مرکز کو بڑھائے بغیر ٹکرانے کی صلاحیت کو بڑھانا۔

تقویت یافتہ پچھلا کنارے:ڈبل موٹی NM450 پہننے والی پٹی کے ساتھ لیس۔ کان کنی کی سائٹیں عام طور پر ڈمپ پیڈ صاف کرنے کے لیے پیچھے گھسیٹتی ہیں۔ یہ ڈیزائن پچھلے کنارے کی خرابی کو روکتا ہے اور اگر ٹیل گیٹ سے لیس ہو تو مناسب سیلنگ کو برقرار رکھتا ہے۔

کوالٹی کنٹرول + عالمی ترسیل

ہر جسم گزرتا ہے۔مقناطیسی ذرہ معائنہ (MPI)ذیلی سطح کے ویلڈ کی خامیوں کا پتہ لگانے کے لیے سینڈ بلاسٹنگ اور پینٹنگ سے پہلے۔ ویلڈ کے بعد کشیدگی سے نجات کا گرمی کا علاج معیاری ہے۔

شپنگ:سنگل یونٹ ویلڈیڈ تعمیر۔ فلیٹ ریک کنٹینرز یا ٹوٹے ہوئے بڑے برتن۔ دو اجزاء والے ایپوکسی پرائمر (سمندری مال برداری کے لیے سنکنرن تحفظ) کے علاوہ پولیوریتھین ٹاپ کوٹ (یووی مزاحمت)۔

آن سائٹ سپورٹ:ہم پہلی بار تنصیبات کے لیے تکنیکی رہنمائی فراہم کرتے ہیں۔

یہ کیوں اہمیت رکھتا ہے۔

کان کنی کی صنعت پہننے والی پلیٹوں اور ساختی مرمت پر لاکھوں خرچ کرتی ہے۔ لیکن اس میں سے زیادہ تر اخراجات علامات پر توجہ دیتے ہیں، نہ کہ بنیادی وجوہات۔

ہم ہیوی ڈیوٹی مائننگ ڈمپ ٹرک باڈی سے تھرمل مکینیکل سسٹم کے طور پر رجوع کرتے ہیں، نہ کہ صرف اسٹیل کے ڈبے سے۔ وہی انجینئرنگ ڈسپلن جو لیڈ آکسائیڈ فرنسوں میں گرمی کے دباؤ کو کنٹرول کرتا ہے اب سڑک کے جھٹکے کے بوجھ کے نیچے ویلڈ سیون پر لاگو ہوتا ہے۔

مسئلہ یہ نہیں ہے کہ سٹیل ختم ہو جاتا ہے۔ یہ ہے کہ ویلڈ سیون پہلے ناکام ہو جاتے ہیں۔ اور یہ - بنیادی طور پر - گرمی کے دباؤ کا مسئلہ ہے۔

ہم نے ابھی پچھلی دہائی اس کو حل کرنے کا طریقہ سیکھنے میں گزاری ہے۔
