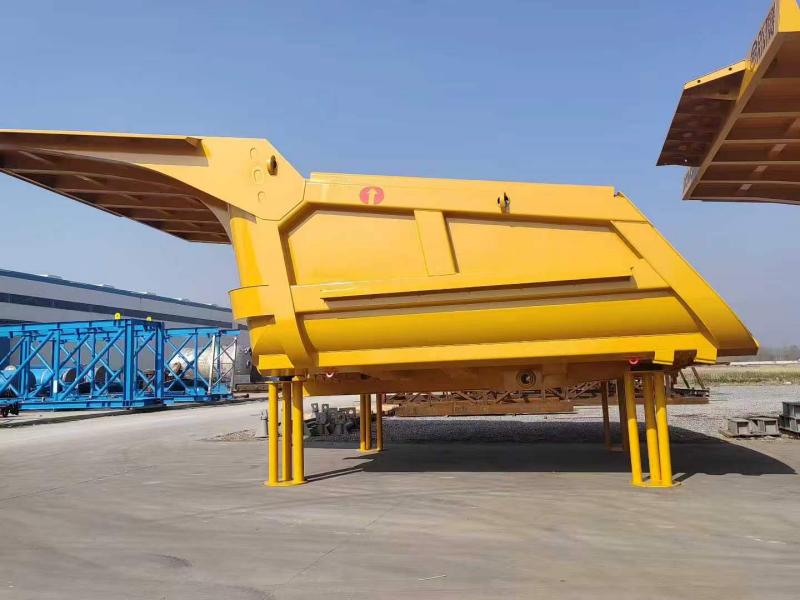

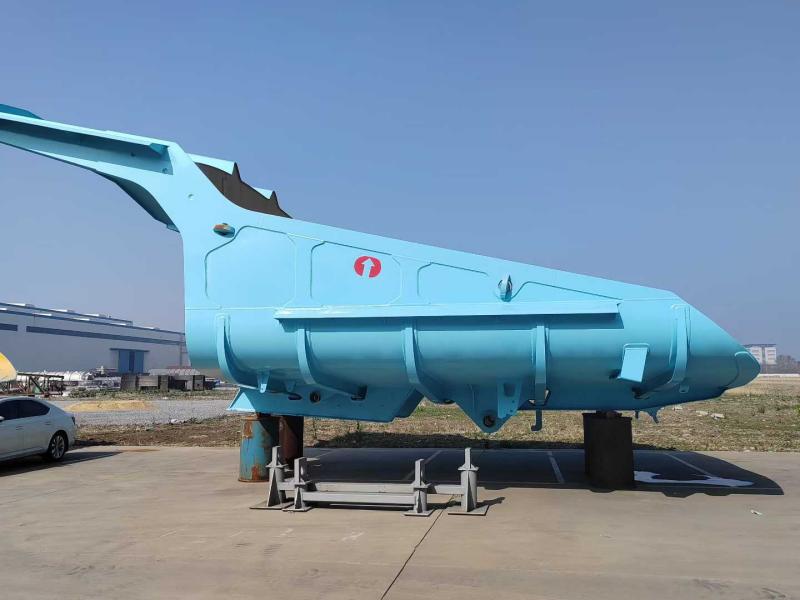

ہیوی ڈیوٹی کان کنی ڈمپ ٹرک کا کارگو باڈی

ہانگ شینگ ہیوی ڈیوٹی مائننگ ڈمپ ٹرک کارگو باڈی کو اس کی بنیادی بنیاد کے طور پر کان کنی کے مقامات کی اصل، ناہموار آپریٹنگ حالات کے ساتھ ڈیزائن کیا گیا ہے۔ یہ بغیر کسی رکاوٹ کے اعلی طاقت، لباس مزاحم سٹیل پلیٹوں اور ڈمپ ٹرک کے ہائیڈرولک لفٹنگ سسٹم کے ساتھ فائنائٹ ایلیمینٹ انالیسس کے ذریعے بہتر بنائے گئے ڈھانچے کو مربوط کرتا ہے۔ روایتی فلیٹ نیچے والے مستطیل ڈیزائنوں سے ہٹ کر، یہ کارگو باڈی ٹیلگیٹ سے پاک، بیلچے کی قسم کی پروفائل کو اپناتی ہے جس میں ایک مسلسل ڈھلوان ہوتا ہے۔ یہ ڈیزائن دوہرے درجے کے NM400/NM450 لباس مزاحم اسٹیل کے تہہ دار انتظام سے مکمل کیا گیا ہے: NM450 کو فرش اور زیادہ پہننے والے زونز کے لیے استعمال کیا جاتا ہے تاکہ سلائیڈنگ ابریشن کو روکا جا سکے، جب کہ NM400 کو اثر والے علاقوں اور ٹاپ گارڈ پلیٹوں پر لاگو کیا جاتا ہے تاکہ زوال کے جھٹکے کو جذب کیا جا سکے۔ مزید برآں، بیرونی کنکال کا ڈھانچہ — جس میں پانچ طول بلد اور نو ٹرانسورس پسلیاں شامل ہیں — ایک گول آرک ٹرانزیشن ڈیزائن کے ساتھ مل کر بھاری بوجھ کے نیچے دباؤ کو مؤثر طریقے سے منتشر کرتی ہے، اس طرح ویلڈ کے ٹوٹنے اور پلیٹ کی خرابی کو روکتی ہے۔

مصنوعات کی تعریف اور بنیادی شناخت

ہیوی ڈیوٹی مائننگ ڈمپ ٹرک کی رونگ شینگ کارگو باڈی کیا ہے؟

یہ ایک مکمل ویلڈڈ، مونوکوک کنسٹرکشن لوڈ بیڈ ہے جو خاص طور پر 50-ٹن سے 100-ٹن کلاس مکینیکل ڈرائیو مائننگ ٹرکوں کے لیے تیار کیا گیا ہے۔ روایتی ٹیل گیٹ (گیٹڈ) کے بغیر ڈیزائن کیا گیا، ہیوی ڈیوٹی مائننگ ڈمپ ٹرک کی کارگو باڈی "اسکوپ" یا "بلڈوزر" شکل کا استعمال کرتی ہے۔ یہ جیومیٹری لفٹنگ کے دوران کشش ثقل کے مرکز کو آگے منتقل کرتی ہے، جس سے قدرتی سلائیڈ ہوائی جہاز بنتا ہے۔

کلیدی شناختی نشانات:

تعمیر: 100% روبوٹک + دستی مکمل دخول ویلڈنگ۔

جیومیٹری: مڑے ہوئے فرش (کیلے کا انداز) پیچھے کی دم کے بڑھتے ہوئے زاویے کے ساتھ۔

ہارڈ ویئر: انٹیگریٹڈ راک ایجیکشن گارڈز اور مضبوط پیوٹ لگ۔

تکنیکی فوائد اور انجینئرنگ کی برتری

1. "گھوسٹ فلور" ڈھلوان ڈیزائن (زیرو کیری بیک)

عالمی مائننگ سائٹس کے ہمارے انجینئرنگ تجزیے سے یہ بات سامنے آئی ہے کہ معیاری مستطیل باڈیز فی چکر 3-5 ٹن تک چپچپا مواد رکھتی ہیں۔ رونگ شینگ نے فلیٹ فرش کو ختم کرکے اس کا حل نکالا ہے۔ ہیوی ڈیوٹی مائننگ ڈمپ ٹرک کی کارگو باڈی میں کیب گارڈ سے پچھلے سرے تک 13 ڈگری مسلسل اضافہ ہوتا ہے۔ یہ "لائیو فلور" اثر کشش ثقل کی سرعت کو استعمال کرتا ہے۔ جب لہرانا مشغول ہوتا ہے، تو بوجھ ٹوٹ جاتا ہے اور ایک ہی حرکت میں پھسل جاتا ہے۔ مزید کھودنے کی ضرورت نہیں، منجمد بوجھ پر ہتھوڑا نہیں جھولنا۔

2. میٹریل سائنس: NM400 بمقابلہ NM450 اسٹریٹجک لیئرنگ

صحیح اسٹیل گریڈ کا انتخاب اثر سختی بمقابلہ خالص لباس زندگی -1 کا توازن ہے۔ ہم پوری یونٹ کے لیے ایک گریڈ استعمال نہیں کرتے۔ ہم ایک "بائی گریڈ" حکمت عملی استعمال کرتے ہیں۔

فرش اور زیریں سائیڈ والز (ہائی وئیر): اعلیٰ سلائیڈنگ رگڑنے کے خلاف مزاحمت کے لیے NM450 کے ساتھ لیس (سختی 420–480 HB)۔

اوپری سائیڈ والز اور فرنٹ کینوپی (زیادہ اثر): اعلی سختی اور ویلڈ کے استحکام کے لیے NM400 کے ساتھ لیس (سختی 360–440 HB)۔

یہ امتزاج اس بات کو یقینی بناتا ہے کہ ہیوی ڈیوٹی مائننگ ڈمپ ٹرک کی کارگو باڈی 500 کلو گرام کے پتھروں کے گرنے کے جھٹکے کو بغیر کسی شگاف کے جذب کر لیتی ہے (NM400)، جب کہ فرش مسلسل گھسیٹنے کے عمل (NM450) کو ہٹاتا ہے۔

3. "پانچ پسلی نو-طول بلد" کنکال انٹیگریشن

فائنائٹ ایلیمینٹ انالیسس (ایف ای اے) سمیلیشنز نے ظاہر کیا کہ تناؤ کے فریکچر عام طور پر فرش اور اسٹیفنرز کے درمیان ویلڈ سیون سے شروع ہوتے ہیں۔ لہذا، کراس ممبروں کو فلیٹ پلیٹ پر ویلڈنگ کرنے کے بجائے، ہم معاون ڈھانچے کو شیل میں ضم کرتے ہیں۔ بیرونی "پانچ طول بلد اور نو کراس" جالی ڈیزائن ایک ٹراس کے طور پر کام کرتا ہے۔ یہ 60+ ٹن کی بھری ہوئی مقدار کو پوری چیسس ریل میں تقسیم کرتا ہے، جس سے مسابقتی مصنوعات میں عام "کیلے کے چھلکے" کی خرابی کو روکا جاتا ہے۔

کلیدی خصوصیات اور فنکشنل ڈیزائن

آپٹمائزڈ راک ڈیفلیکشن جیومیٹری

سامنے کی چھت 45 ڈگری کے زاویے پر باہر اور اوپر کی طرف پھیلی ہوئی ہے۔ یہ ہیوی ڈیوٹی مائننگ ڈمپ ٹرک کے کارگو باڈی کے لیے دو اہم کام کرتا ہے:

تحفظ: پتھروں کو ٹیکسی کی چھت اور ونڈشیلڈ سے دور ہٹاتا ہے۔

حجم کی توسیع: کشش ثقل کے مرکز کو خطرناک حد تک بڑھائے بغیر ٹکرانے کی صلاحیت کو بڑھاتا ہے۔

تقویت یافتہ ٹیل امپیکٹ زون

پچھلے کنارے پر ڈبل موٹی NM450 پہننے والی پٹی لگائی گئی ہے۔ بیک ڈریگنگ کے دوران (ڈمپنگ پیڈ صاف کرنے کا ایک عام عمل)، معیاری باڈیز وارپ۔ ہماری مضبوط دم اپنی لکیری شکل کو برقرار رکھتی ہے، اس بات کو یقینی بناتی ہے کہ ٹیل گیٹ (اگر لیس ہو) مناسب طریقے سے مہریں لگتی ہیں۔

تکنیکی ڈیٹا شیٹ (تفصیلات)

ہیوی ڈیوٹی مائننگ ڈمپ ٹرک کے 60 ٹن کلاس کارگو باڈی کے لیے معیاری وضاحتیں دوسرے پے لوڈز کے لیے کسٹم انجینئرنگ دستیاب ہے۔

ہیوی ڈیوٹی کان کنی کے حل کے لیے رونگ شینگ کا انتخاب کیوں کریں؟

سرمائے کے سامان کے لیے سپلائر کا انتخاب ایک اسٹریٹجک فیصلہ ہے۔ جیانگ سو رونگ شینگ امپورٹ اینڈ ایکسپورٹ کمپنی، لمیٹڈ "ٹیکنیکل میٹلرجی سپورٹ" کے ذریعے خود کو الگ کرتی ہے۔ ہم ایک تجارتی کمپنی نہیں ہیں؛ ہم انجینئر ہیں.

میٹالرجیکل ایج: چونکہ ہماری پیرنٹ کمپنی لیڈ آکسائیڈ اور بھاری صنعتی پروسیسنگ (لیڈ آکسائیڈ پروڈکشن کا سامان، تھرمل انجینئرنگ) میں مہارت رکھتی ہے، اس لیے ہم اسٹیل -1 میں اعلی درجہ حرارت کے دباؤ اور کرسٹل لائن کی ساخت کی تبدیلیوں کی اندرونی سمجھ رکھتے ہیں۔ ہم اس "ہیٹ اسٹریس منطق" کو اپنے ٹرک باڈیز کی ویلڈنگ پر لاگو کرتے ہیں، اس بات کو یقینی بناتے ہوئے کہ HAZ (گرمی سے متاثرہ زون) کو کم سے کم کیا جائے۔

اپنی مرضی کے مطابق فیبریکیشن: ہم "ایک سائز کے تمام فٹ" انوینٹری کو برقرار نہیں رکھتے ہیں۔ ہیوی ڈیوٹی مائننگ ڈمپ ٹرک کی ہر کارگو باڈی آپ کے موجودہ بیڑے (CAT، Komatsu، BelAZ، یا XCMG) کے مخصوص چیسس ماؤنٹنگ پوائنٹس (پیوٹ پن اور سیڑھی کے فریموں) سے مماثل ہونے کے لیے ریورس انجینئرڈ ہے۔

ساختی سالمیت پر وارنٹی: ہم مین فلور پلیٹوں پر ٹوٹ پھوٹ کے خلاف ایک معیاری ساختی وارنٹی پیش کرتے ہیں جو ویلڈنگ کے بعد ہمارے تناؤ سے نجات کے ہیٹ ٹریٹمنٹ کا ثبوت ہے۔

کمپنی پروفائل اور گلوبل فوٹ پرنٹ

جیانگ سو رونگ شینگ امپورٹ اینڈ ایکسپورٹ کمپنی لمیٹڈ کی جڑیں ہیوی مینوفیکچرنگ میں گہری ہیں۔ اعلی پیچیدگی والی لیڈ آکسائیڈ پروڈکشن لائنز (بیٹری، گلاس اور سیرامکس کے شعبوں کی خدمت) کے ساتھ شروع کرتے ہوئے، کمپنی نے کان کنی لاجسٹکس کے شعبے میں اپنی "ہیوی لوڈ ہینڈلنگ" کی مہارت کو بڑھایا ہے۔

ہماری بنیادی صلاحیتیں:

R&D فوکس: سینئر انجینئرز کی قیادت میں 10+ سال پہننے والے اسٹیل ایپلی کیشن میں۔

عالمی خدمت: ہم پہلی بار تنصیبات کے لیے سائٹ پر تکنیکی رہنمائی فراہم کرتے ہیں۔

کوالٹی سب سے اہم: ہیوی ڈیوٹی مائننگ ڈمپ ٹرک کی ہر کارگو باڈی سینڈ بلاسٹنگ اور پینٹنگ سے پہلے سب سرفیس ویلڈ کی خامیوں کا پتہ لگانے کے لیے مقناطیسی ذرہ معائنہ (MPI) سے گزرتی ہے۔

فریٹ اور انسٹالیشن کی سفارشات

ہیوی ڈیوٹی مائننگ ڈمپ ٹرک کے کارگو باڈی کے حجمی سائز کو دیکھتے ہوئے، شپنگ عام طور پر فلیٹ ریک کنٹینرز یا بریک بلک برتنوں کے ذریعے کی جاتی ہے۔

پری اسمبلی: جسم کو ایک اکائی کے طور پر ویلڈیڈ کیا جاتا ہے۔

سطح کا علاج: دو اجزاء والا epoxy پرائمر (سمندری مال برداری کے لیے سنکنرن تحفظ) + Polyurethane ٹاپ کوٹ (UV مزاحمت)۔

سائٹ پر انسٹالیشن: ہماری ٹیم نئی باڈی کو مڑنے سے روکنے کے لیے ہوسٹ سلنڈر الائنمنٹ کے لیے بولٹ آن ہدایات فراہم کرتی ہے۔

اکثر پوچھے گئے سوالات (FAQ)

سوال: کیا میں آپ کے کارگو باڈی کو ٹرک کی چیسس کے مختلف برانڈ (مثال کے طور پر، Komatsu HD785) پر لگا سکتا ہوں؟
A: ہاں۔ جیانگ سو رونگ شینگ امپورٹ اینڈ ایکسپورٹ کمپنی، لمیٹڈ ہیوی ڈیوٹی مائننگ ڈمپ ٹرک کی کارگو باڈی کو برانڈ ایگنوسٹک بنانے کے لیے ڈیزائن کرتی ہے۔ صحیح بڑھتے ہوئے ذیلی فریم کو بنانے کے لیے ہمیں آپ کے اصل چیسس کے طول و عرض (محور پن کا قطر، سیڑھی کے فریم کی چوڑائی، ہوسٹ سلنڈر اسٹروک) کی ضرورت ہے۔

سوال: میں گیٹڈ باڈی اور گیٹ لیس اسکوپ باڈی کے درمیان کیسے انتخاب کروں؟
A: اگر آپ باریک ریت یا مجموعے کو اٹھاتے ہیں، تو ایک گیٹ ڈھیر کے "آری ٹوتھنگ" کو روکتا ہے۔ اگر آپ بلاسٹڈ راک یا مسمار کرنے کا ملبہ اٹھاتے ہیں، تو ہمارا معیاری گیٹ لیس اسکوپ ڈیزائن زیادہ ڈمپ سپیڈ اور صفر گیٹ مینٹیننس پیش کرتا ہے۔ ہم آپ کے مواد کی کثافت کی بنیاد پر مشورہ دیں گے۔

س: کسٹم اسپیک ہیوی ڈیوٹی مائننگ ڈمپ ٹرک کارگو باڈی کے لیے لیڈ ٹائم کیا ہے؟
A: معیاری اداروں کو 30-45 دن درکار ہوتے ہیں۔ حسب ضرورت فیبریکیشن (بشمول ڈرائنگ ریویو اور پیٹرن بنانے) کے لیے 45-60 دنوں کے علاوہ سمندری فریٹ ٹرانزٹ ٹائم درکار ہوتا ہے۔

سوال: کیا آپ لائنر بولٹ فراہم کرتے ہیں؟
A: ہاں۔ ہم مکمل ہارڈ ویئر کٹ فراہم کرتے ہیں، بشمول کپ اسکوائر ہیڈ لائنرز اور وائبریشن ڈیمپنگ کے لیے ربڑ واشر، اس بات کو یقینی بناتے ہوئے کہ NM450 لائنرز مین فلور پلیٹ کے خلاف سخت رہیں۔

انجینئرنگ سپورٹ سے رابطہ کریں۔

کیا آپ کے پاس اپنے موجودہ بیڑے سے مخصوص پے لوڈ کی ضروریات ہیں یا پہننے کے پیٹرن ہیں؟

ہم سے رابطہ کریں۔/ ہمارے انجینئرنگ ڈیپارٹمنٹ پرجیانگ سو رونگ شینگ امپورٹ اینڈ ایکسپورٹ کمپنی لمیٹڈہم ہیوی ڈیوٹی مائننگ ڈمپ ٹرک کے کارگو باڈی کے لیے خاص طور پر آپ کی مائن سائٹ کے حالات کے لیے فائنائٹ ایلیمنٹ اینالیسس (FEA) پہننے کی پیشن گوئی فراہم کریں گے۔
