پمپ ماڈل کوڈز کو کیسے سمجھیں؟ ڈی جی، ڈی، سی کیو اور دیگر سینٹرفیوگل پمپ سیریز کے لیے ایک گائیڈ

صنعتی پمپوں کا انتخاب کرتے وقت، انجینئرز اور خریداری کرنے والی ٹیموں کو اکثر ماڈل کوڈز کا سامنا کرنا پڑتا ہے جیسے کہ DG، D، CQ، CD، اور دیگر خطوط کے امتزاج۔

بہت سے خریداروں کے لیے، یہ حروف سادہ پروڈکٹ کے ناموں کی طرح لگ سکتے ہیں۔ تاہم، پمپ ماڈل کوڈز میں عام طور پر پروڈکٹ سیریز، ساختی ڈیزائن، یا ایپلیکیشن کیٹیگری کے بارے میں مفید معلومات ہوتی ہیں۔

تاہم، ایک اہم نکتہ پر غور کرنا چاہیے: پمپ ماڈل حروف کے لیے کوئی عالمی نام سازی کا معیار نہیں ہے۔ مختلف مینوفیکچررز اپنی مصنوعات کی سیریز کو مختلف طریقے سے بیان کر سکتے ہیں۔ لہذا، پمپ کوڈ کے صحیح معنی کی تصدیق ہمیشہ کارخانہ دار کے تکنیکی دستاویزات کے ذریعے کی جانی چاہیے۔

یہ مضمون ڈی جی سیریز ہوریزونٹل ملٹی اسٹیج سینٹری فیوگل پمپ کو ایک مثال کے طور پر لیتا ہے تاکہ یہ سمجھا جا سکے کہ پمپ ماڈل کوڈز کو عام طور پر کیسے سمجھا جاتا ہے اور مختلف پمپ سیریز کو کس طرح پہچانا جا سکتا ہے۔

پمپ ماڈلز میں حروف کا کیا مطلب ہے؟

صنعتی پمپ کے ماڈل عام طور پر حروف، اعداد اور علامتوں پر مشتمل ہوتے ہیں۔ حروف عام طور پر پمپ سیریز یا ساختی زمرے کی نشاندہی کرتے ہیں، جبکہ نمبر اکثر ڈیزائن کے پیرامیٹرز سے متعلق معلومات فراہم کرتے ہیں۔

مثال کے طور پر:

DG سیریز Horizontal Multistage Centrifugal Pump

اس ماڈل میں:

• ڈی جی پمپ سیریز کی نمائندگی کرتا ہے۔
• درج ذیل نمبرز، مینوفیکچرر کے نام کے اصولوں پر منحصر ہوتے ہوئے، ڈیزائن کے پیرامیٹرز جیسے بہاؤ، سر، یا مراحل کی تعداد کی نمائندگی کر سکتے ہیں۔

تاہم، صحیح معنی مینوفیکچررز کے درمیان مختلف ہوتا ہے. خریداروں کو پمپ کا فیصلہ صرف اس کے ماڈل کے نام کے حروف سے نہیں کرنا چاہیے۔ مکمل مصنوعات کی وضاحتیں اور تکنیکی دستاویزات اب بھی پمپ کے انتخاب کی بنیاد ہیں۔

ڈی جی سیریز پمپ میں "DG" کا کیا مطلب ہے؟

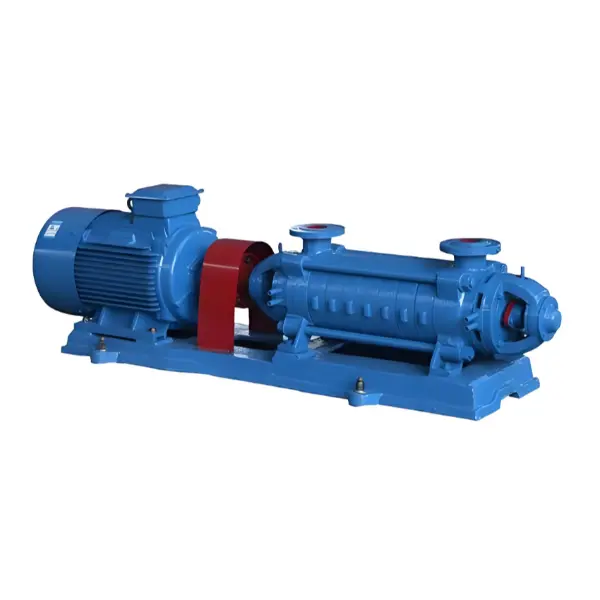

DG سیریز Horizontal Multistage Centrifugal Pump صنعتی سینٹرفیوگل پمپ کی ایک قسم ہے جس میں افقی، سنگل سکشن، ملٹی اسٹیج ڈھانچہ ہوتا ہے۔

ڈی جی سیریز پمپ میں عام طور پر درج ذیل ساختی خصوصیات شامل ہیں:

• افقی تنصیب کا ڈیزائن
• سنگل سکشن ڈھانچہ
• ملٹی اسٹیج امپیلر کا انتظام
• سیکشنل پمپ باڈی ڈیزائن
• روٹر کے اجزاء بشمول امپیلر اور بیلنس ڈسک

ڈی جی سیریز پمپ مائعات کی منتقلی کے لیے ڈیزائن کیا گیا ہے جس میں ٹھوس ذرات نہیں ہوتے ہیں اور اس میں کوئی سنکنرن خصوصیات نہیں ہوتی ہیں۔

مصنوعات کی وضاحتوں کے مطابق، قابل اطلاق مائع درجہ حرارت کی حد ہے:

-20 ° C سے 105 ° C

داخلی دباؤ ہونا چاہئے:

0.6 MPa سے کم

پمپ ماڈلز میں نمبروں کو کیسے سمجھیں؟

حروف کے علاوہ، پمپ ماڈلز میں نمبر بھی اہم معلومات فراہم کرتے ہیں۔

مثال کے طور پر، کچھ ملٹی اسٹیج سینٹری فیوگل پمپ ماڈل فارمیٹس استعمال کر سکتے ہیں جیسے:

DG46-50×6

اس قسم کے نام کی شکل میں:

• ڈی جی - پمپ سیریز
• 46 - عام طور پر بہاؤ کے اشارے سے متعلق
• 50 - عام طور پر سنگل اسٹیج ہیڈ اشارے سے متعلق
• 6 - پمپ کے مراحل کی تعداد

تاہم، مختلف مینوفیکچررز مختلف ناموں کے طریقے استعمال کر سکتے ہیں۔

پمپ کا انتخاب کرتے وقت، ماڈل نمبر کو اس کے ساتھ چیک کیا جانا چاہئے:

• بہاؤ کی ضروریات
• سر کی ضروریات
• مائع کی خصوصیات
• آپریٹنگ درجہ حرارت
• تنصیب کی شرائط

مختلف پمپ سیریز کیوں ہیں؟

صنعتی ایپلی کیشنز کی مختلف آپریٹنگ ضروریات ہوتی ہیں۔ مینوفیکچررز عام طور پر پمپ کے ڈھانچے، ہائیڈرولک ڈیزائن، سگ ماہی کے طریقوں اور درخواست کی شرائط پر مبنی مختلف پمپ سیریز تیار کرتے ہیں۔

پمپ کا ڈھانچہ

مختلف سیریز میں مختلف ڈھانچے ہوسکتے ہیں، جیسے:

• افقی یا عمودی ڈیزائن
• سنگل اسٹیج یا ملٹی اسٹیج ڈھانچہ
• سکشن کے مختلف انتظامات

ہر ڈیزائن کو مخصوص درخواست کی ضروریات کے لیے تیار کیا گیا ہے۔

ہائیڈرولک ڈیزائن

پمپ کا اندرونی ہائیڈرولک ڈیزائن مائع توانائی کی منتقلی کے طریقہ کو متاثر کرتا ہے۔

ایک ملٹی اسٹیج سینٹرفیوگل پمپ روٹر پر ترتیب دیئے گئے متعدد امپیلر استعمال کرتا ہے، جبکہ سنگل اسٹیج پمپ ایک امپیلر استعمال کرتا ہے۔ ساختی فرق اس بات پر اثرانداز ہوتا ہے کہ کسی مخصوص نظام کے لیے پمپ کا انتخاب کیسے کیا جاتا ہے۔

شافٹ سگ ماہی ڈیزائن

پمپ سیریز سگ ماہی کے انتظامات میں بھی مختلف ہوسکتی ہے۔

• مکینیکل مہر
• پیکنگ مہر

مناسب سگ ماہی کا ڈھانچہ پمپ کے ڈیزائن اور آپریٹنگ ضروریات پر منحصر ہے۔

ڈی جی اور ڈی سیریز پمپ کے درمیان کیا فرق ہے؟

بہت سے روایتی پمپ کی درجہ بندیوں میں، D اور DG سیریز کے پمپ افقی ملٹی سٹیج سینٹرفیوگل پمپ ڈھانچے کے ساتھ منسلک ہوتے ہیں۔

تاہم، ڈی اور ڈی جی کے درمیان صحیح فرق کارخانہ دار کی مصنوعات کی درجہ بندی پر منحصر ہے.

یہ صرف یہ سمجھنا درست نہیں ہے کہ DG ہمیشہ D سے بہتر ہوتا ہے، یا D اور DG مکمل طور پر مختلف پمپ اقسام ہیں۔

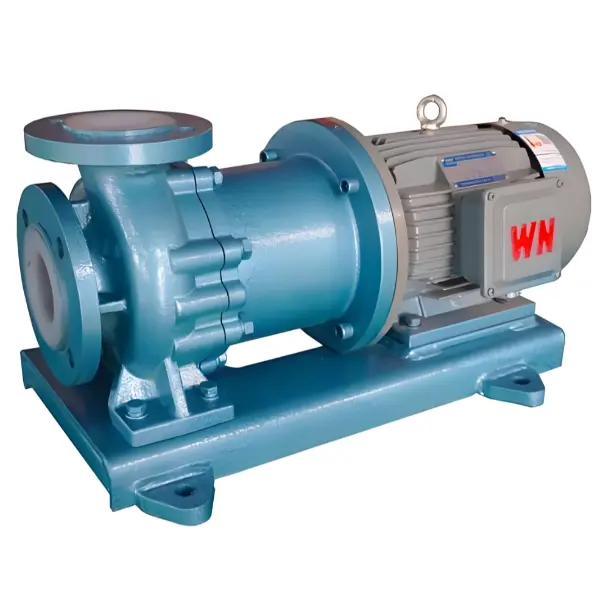

پمپ ماڈلز میں CQ کا کیا مطلب ہے؟

DG سیریز کے پمپوں کے برعکس، CQ ایک عالمگیر مخفف نہیں ہے جسے تمام پمپ مینوفیکچررز استعمال کرتے ہیں۔

مختلف کمپنیاں مختلف پمپ ڈیزائنز کے لیے پروڈکٹ سیریز کوڈ کے طور پر CQ استعمال کر سکتی ہیں۔

CQ سیریز کے پمپ کو چیک کرتے وقت، خریداروں کو اس کے ذریعے تصدیق کرنی چاہیے:

• مینوفیکچرر کیٹلاگ
• مصنوعات کی وضاحتیں
• تکنیکی ڈرائنگ
• مصنوعات کی تفصیل

درست تشریح کارخانہ دار کے اپنے درجہ بندی کے نظام پر منحصر ہے۔

صحیح پمپ سیریز کی فوری شناخت کیسے کریں؟

پمپنگ میڈیم کی تصدیق کریں۔

پہلا چیک:

• کون سا مائع منتقل کیا جائے گا؟
• کیا یہ ٹھوس ذرات پر مشتمل ہے؟
• کیا یہ سنکنرن ہے؟

مثال کے طور پر، ڈی جی سیریز کا پمپ بغیر ٹھوس ذرات یا سنکنرن خصوصیات کے مائعات کے لیے ڈیزائن کیا گیا ہے۔

آپریٹنگ حالات کو چیک کریں۔

اہم شرائط میں شامل ہیں:

• مائع درجہ حرارت
• داخلی دباؤ
• سسٹم کی ضروریات

پمپ کی ساخت کو سمجھیں۔

پمپ کو منتخب کرنے سے پہلے، تصدیق کریں:

• سنگل اسٹیج یا ملٹی اسٹیج ڈیزائن
• افقی یا عمودی ساخت
• سکشن کی قسم

مکمل تکنیکی معلومات کا جائزہ لیں۔

پمپ ماڈل کا نام صرف پہلا قدم ہے۔ پیشہ ورانہ انتخاب کو پروڈکٹ کی وضاحتیں، تکنیکی ڈرائنگ، آپریٹنگ ضروریات، اور صنعت کار کی سفارشات پر بھی غور کرنا چاہیے۔

خریداروں کو پمپ ماڈل کوڈز کو کیوں سمجھنا چاہئے؟

سپلائرز کے ساتھ بہتر مواصلت

پمپ سیریز کے بنیادی معنی جاننے سے خریداروں کو اپنی ضروریات کو مزید واضح طور پر بیان کرنے میں مدد ملتی ہے۔

غلط انتخاب سے گریز کریں۔

پمپ کی درجہ بندی کو سمجھنا صرف ظاہری شکل یا قیمت کی بنیاد پر پمپ کے انتخاب کے خطرے کو کم کرتا ہے۔

آسان پروڈکٹ کا موازنہ

خریدار مختلف پمپ فیملیز کا ان کے ساختی فرق کو سمجھ کر زیادہ مؤثر طریقے سے موازنہ کر سکتے ہیں۔

پمپ ماڈل کوڈ جیسے ڈی جی، ڈی، اور سی کیو مختلف پمپ سیریز یا ڈیزائن کیٹیگریز کی شناخت کے لیے استعمال کیے جاتے ہیں۔

DG سیریز Horizontal Multistage Centrifugal Pump مخصوص آپریٹنگ حالات کے تحت موزوں صاف مائعات کی منتقلی کے لیے افقی، سنگل سکشن، ملٹی اسٹیج ڈھانچہ پر مشتمل پمپ ڈیزائن کی نمائندگی کرتا ہے۔

تاہم، اکیلے پمپ کے خطوط اس بات کا تعین نہیں کر سکتے کہ آیا کوئی پروڈکٹ کسی مخصوص ایپلی کیشن کے لیے موزوں ہے یا نہیں۔

صحیح انتخاب کا طریقہ مکمل آپریٹنگ حالات کا جائزہ لینا ہے، بشمول پمپ شدہ میڈیم، درجہ حرارت، دباؤ کی ضروریات، تنصیب کی شرائط، اور مینوفیکچرر کی طرف سے فراہم کردہ تکنیکی خصوصیات۔
